ZA,ZE型化工流程離心泵

流量范圍：5.5～2600m3/h

揚程范圍：16~250m

輸送溫度：-80-450℃

進口壓力：0-7.5MPa

密封形式：填料密封、機械密封

水泵材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

ZA、ZE型化工流程離心泵概述

ZA、ZE型化工流程離心泵，按照API610和 VDMA24297（輕/中型）規范而設計、生產的產品。可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液；各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液；各種鹽溶液；各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。從電動機端看，泵的旋轉方向?yàn)轫槙r(shí)針方向旋轉。

 ZA、ZE型化工流程離心泵型號說明

例：ZA/ZE25-200C

ZA/ZE——石油化工流程泵

25 ——吐出口直徑

200 —— 葉輪名義直徑

C ——葉輪切割次數，順序以A,B,C...表示

 ZA、ZE型化工流程離心泵性能范圍(設計點)

口徑：25~400mm

流量：5.5~2600m3/h

揚程：16~250m

工作壓力：~2.5MPa

工作溫度：-80℃ ~ +450℃

可選擇的耐腐蝕材料包括303、305、306、307、316、316L、904、904L、804、ECR合金、NiCr合金、哈氏合金、CD－4MnCu及鈦合金等，能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。

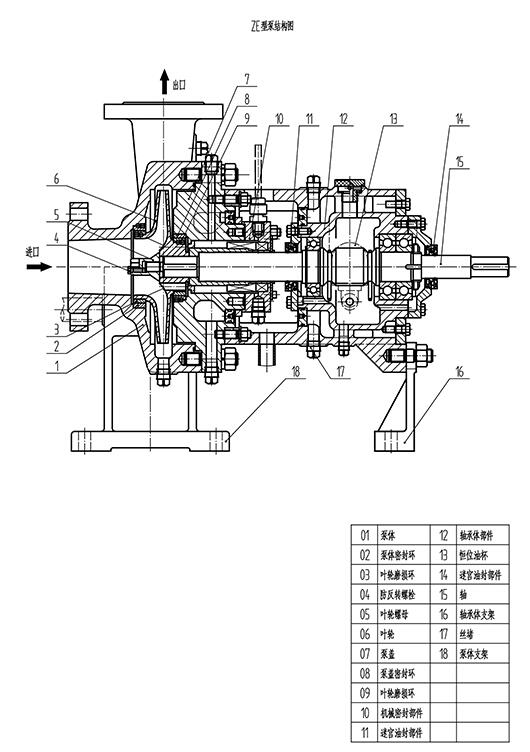

ZA、ZE型化工流程離心泵結構圖
